Sivu ei oo vielä ihan valmis. Kirjottelen vielä.

Mikä ihmeen 50Hz/60Hz?

NES-konsolista on olemassa vain joko PAL- tai NTSC-versioita. Jos halutaan pelailla eri alueen pelejä, niin yleensä riittää että ohitetaan aluelukitus. Se ei kuitenkaan tee siitä universaalia. Se yleensä riittää useimmille, mutta jos haluaa että kaikki pelit toimii täydellisesti oikealla nopeudella ilman että pitää olla kaksi laitetta, niin tämä setti sopii siihen.

Tämä modaus vaatii huolellisuutta eikä ole aloittelijaystävällinen, sillä pitää osata irroittaa 42-pinninen piiri ehjänä.

Konsolissa on jo luonnollisesti valmiina alueesta riippuen joko PAL- tai NTSC-piirit. Tämä setti vaatii niille vastaparit. Piireiksi käyvät muun muassa seuraavat helposti löytyvät. Niiden ei tarvitse täsmätä muulla tavalla kuin olemalla PAL tai NTSC.

Lisää löytyy: https://www.nesdev.org/wiki/PPU_variants

Setti toimitetaan tämän näköisenä. CPU- ja PPU-piirilevyt, kide ja PAL- tai NTSC-piirit, tai ilman piirejä.

Osta täältä

Pelikonsolin purkaminen

Purkaminen

Setin kasaaminen

Juota piikkirimat alapuolelle sekä joko piirinkannat kumpaankin levyyn tai piirit suoraan kiinni.

PPU:n irroitus

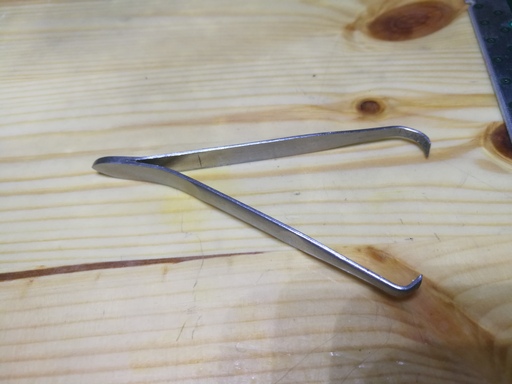

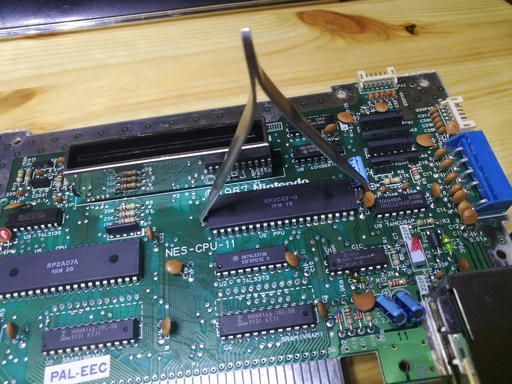

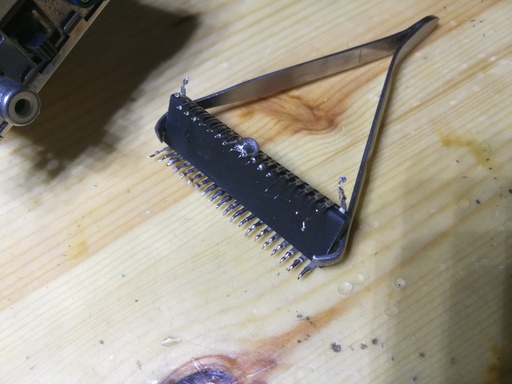

Itse olen käyttänyt taitettuja pinsettejä mutta voit tehdä kuin itse parhaaksi näet. Aseta ne PPU:lle näin:

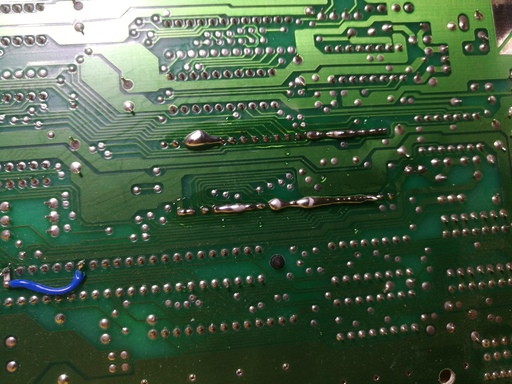

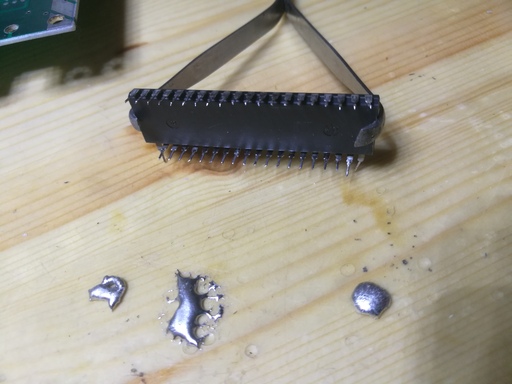

Käännä ympäri ja lisää pinnit täyteen tinaa, jonka jälkeen lämmitä koko pinniriviä edestakaisin samalla vetäen piiriä toiselta puolelta. Toista tätä kummaltakin pinniriviltä kunnes piiri on irti.

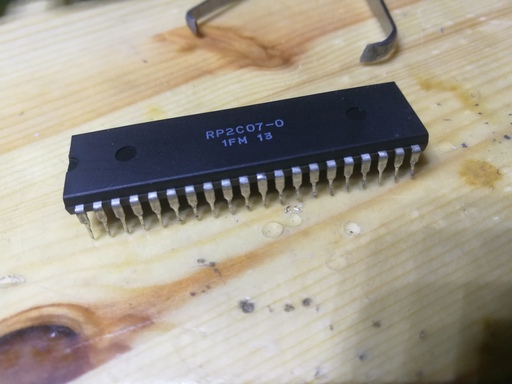

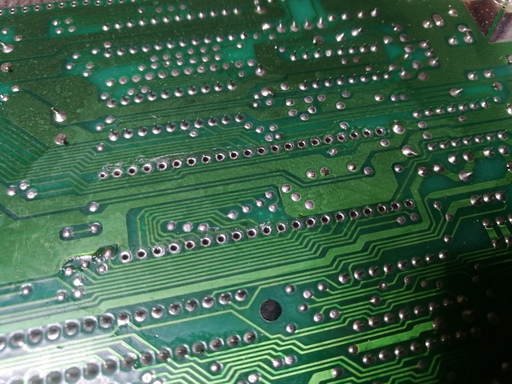

Piiri on irti. Vetele ylimääräiset tinat juottimella pois.

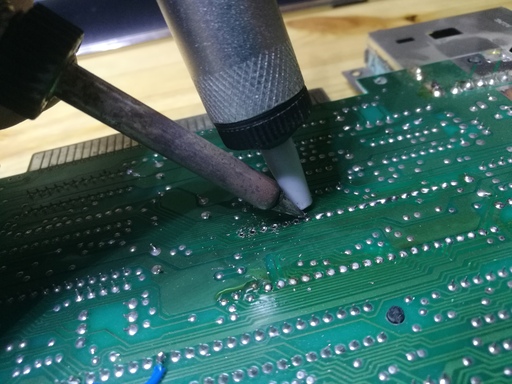

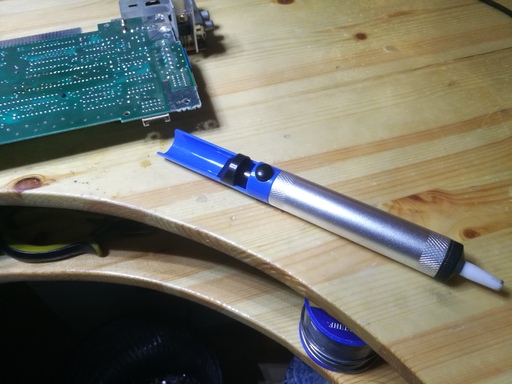

Sen jälkeen kannattaa käyttää tinaimupumppua jolla saat reiät puhtaaksi tinasta. Käytä myös tinaimusukkaa jos on tarvetta.

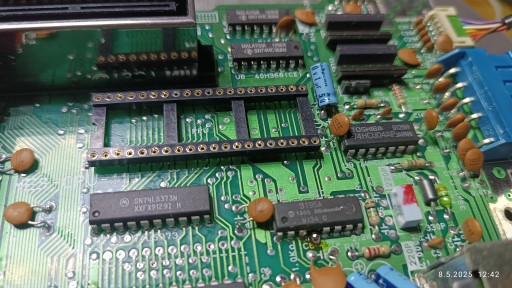

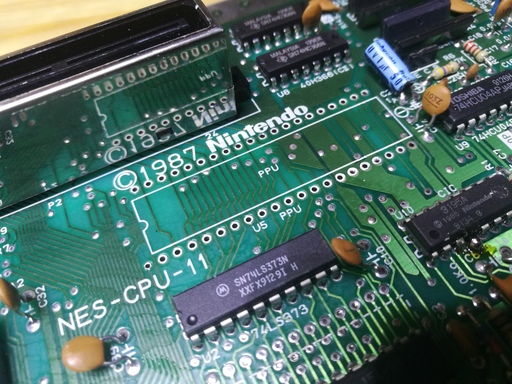

Juota piirikanta missä PPU oli. Nyt voit myös testata toimiiko kone vielä asettamalla PPU:n paikalleen kantaan. Huomaa että päädyn loven pitää osoittaa CPU:ia päin.

CPU:n käsittely

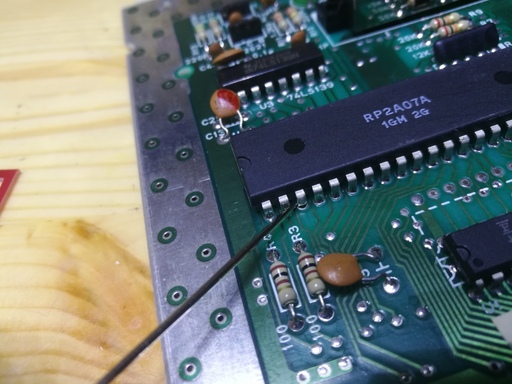

CPU:ia ei tarvi juottaa irti. Vain yhden pinnin irroitus riittää. Eli juota pinni 3 irti ja nosta ylös. Voit laittaa neulan väliin kuten kuvassa ja vääntää sen ylös samalla kun kuumennat alapuolelta.

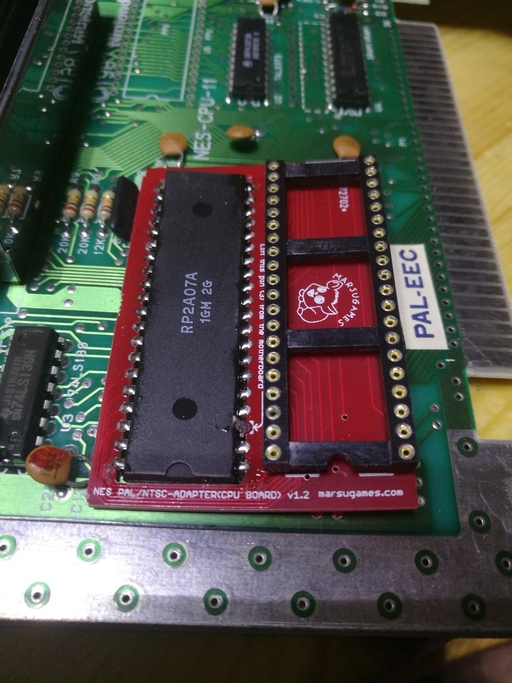

Juota CPU:n piirilevy paikalleen. Huomaa että se ei mahdu ihan vaakatasoon.

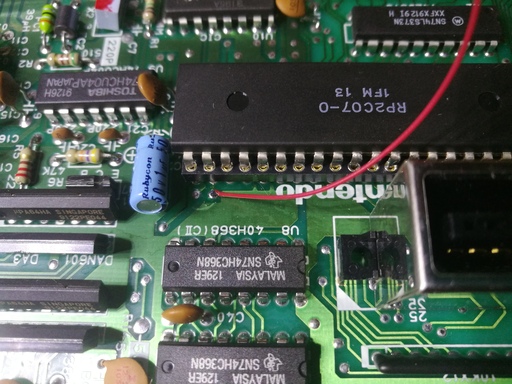

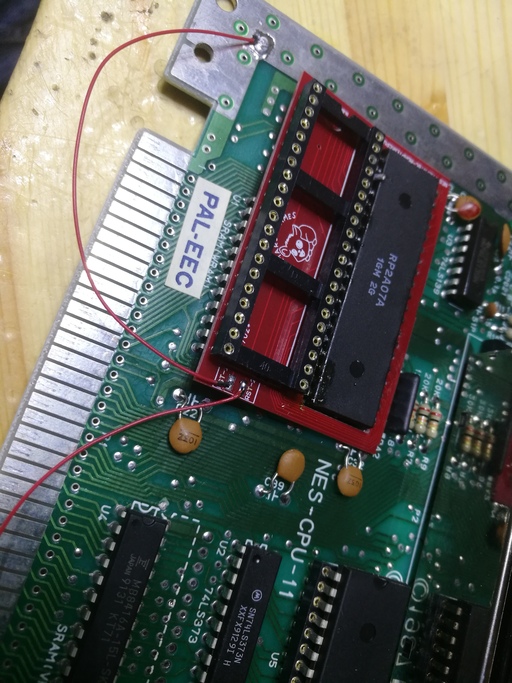

Seuraava on valinnainen, jolla voit varmistaa että CPU toimii. Juota kaksi johtoa, toinen maahan ja toinen PPU:n(Toinen reunasta lukien) viereen. Aseta PPU myös paikalleen. Nyt voit testata että pelit käynnistyy.

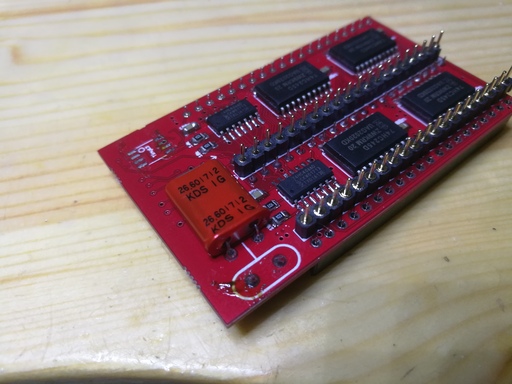

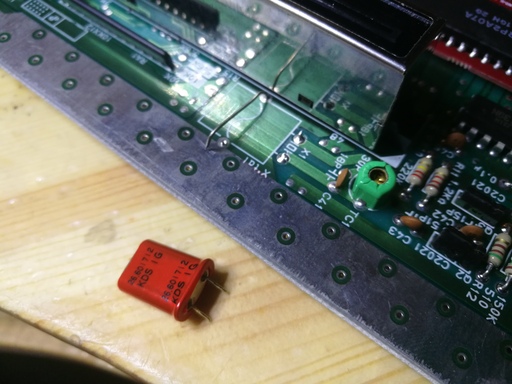

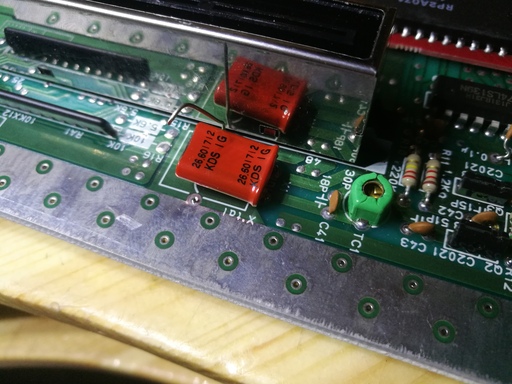

Irrota kide, juota se PPU:n piirilevylle ja vedä johdot piirilevyltä sinne missä kide oli.

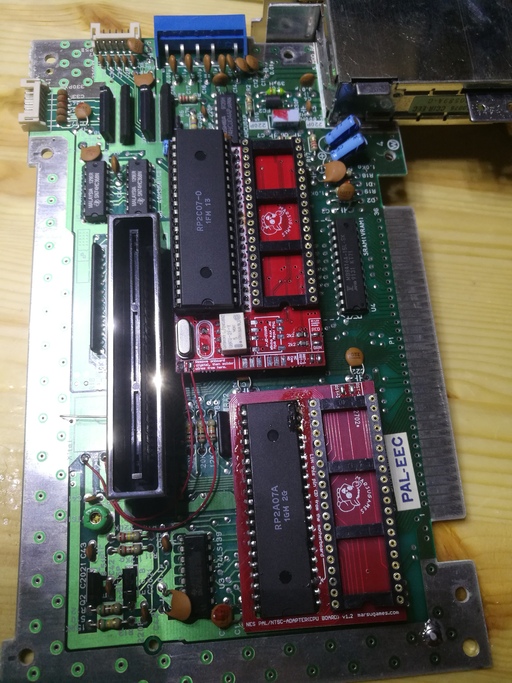

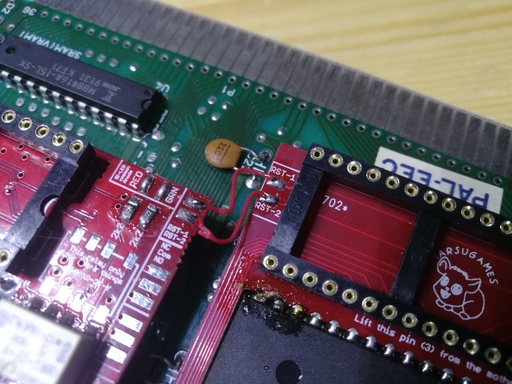

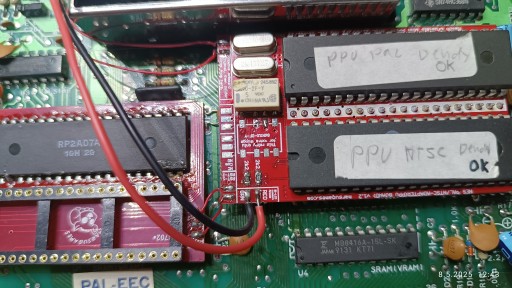

Irrota väliaikaiset johdot ja liitä piirilevyt toisiinta kahdella johdolla.

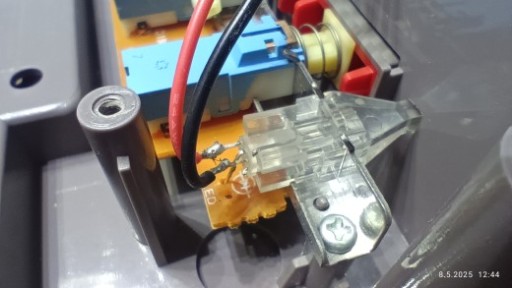

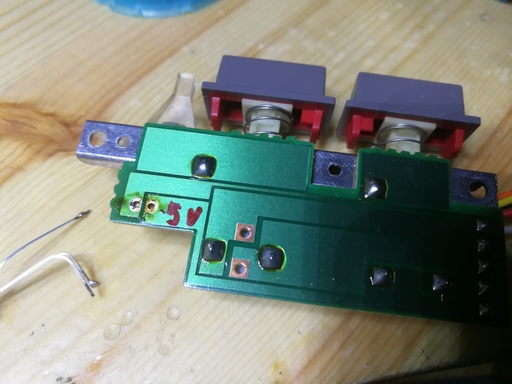

Juota vanha etupaneelin LED irti, laita kaksiväriledi tilalle kuten kuvassa ja juota johdot. LED pitää olla yhteiskatodimallia, eli yhteinen maa.
